    • GX-6F 高尔夫测距仪使用说明书

    您可以下载文件或在此页面查看

    AOFAR 品牌客户服务支持：service@aofar.com

    英文手册--------联系我们：service@aofar.com
    Manuel en français -------- 联系方式：service@aofar.com
    德国手册 -------- Kontaktieren Sie uns: service@aofar.com
    意大利语手册 -------- 联系方式：service@aofar.com
    西班牙语手册 -------- 联系人：service@aofar.com
    葡萄牙语手册 -------- 联系号码：service@aofar.com
    荷兰handleiding -------- Neem联系方式：service@aofar.com
    日本语マniyaru -------- お问い合わせ：service@aofar.com

    1.目录

    1.

    目录

    3

    2.

    操作说明

    4

    测量范围；焦距调节；单位切换；使用说明；

    旗帜锁定模式

    3.

    产品规格

    7

    4.

    屏幕显示描述

    8

    5.

    部件名称

    9

    6.

    如何工作和测距精度

    10

    7.

    开始吧

    11

    8.

    文章列表

    12

    9.

    使用安全说明

    1 3

    10.

    锂电池注意事项

    15

    11. 1

    仪器的维护

    1 5

    12.

    故障排除表

    1 6

    13.

    客户服务/保修

    1 7
    2.操作说明

    测量范围

    反射范围：5～500 Y

    树龄：5～400年

    标志范围：5～200Y

    焦距调节

    旋转目镜，直到标线和物体显示在你眼前 清楚地。

    GX-6F 测距仪配有可调目镜

    （+/-3 屈光度） 。视力不同的人不需要戴眼镜，他们可以观察 肉眼可视的LCD 屏幕。

    单位开关​

    要选择码或米，只需单击“模式”按钮 快速改变“Y”（码）和“m”（米） 。

    它能够以码或米为单位测量距离。单位指示器位于 LCD 的右下部分。

    使用说明

    1. 通过目镜观察液晶显示屏，并将瞄准圈 （位于视野中心）瞄准5码以外的目标 单击电源按钮开机，您将看到如右图所示的显示。按下电源按钮锁定旗帜，读数将显示在 LCD 上。 （如果8秒内没有操作，激光测距仪将自动关闭。）
    2. 无斜坡设计适合高尔夫锦标赛。
    3. LCD数据显示：直至自动关机的视线距离。

    提示：当目标背景复杂或难以通过距离模式测量时，可以使用 旗鎖鎖模式。

    旗帜锁定模式（伴有脉冲振动）

    锁定模式标志：成功锁定旗帜后，旗帜标志上的圆圈将显示。（如图所示）

    方法：按下“POWER”按钮，从远处扫描到旗帜，同时旗帜上的圆圈会显示，您将获得距离并感觉到振动。

    3.产品规格

    模型

    GX-6F

    尺寸

    93 x 38 x 73 毫米

    重量

    123克

    电源

    CR2-3V

    反射范围

    5～500年

    樹木範圍

    5～400年

    旗帜范围

    5～200年

    测量偏差

    ± 1 年

    放大

    6次

    客观的 直径

    20 毫米

    目镜直径

    13 毫米

    出瞳直径

    3.5 毫米

    激光波长

    905纳米

    激光类型

    一级

    屈光度

    ±3°

    工作温度

    -10～50℃

    存储温度

    -20～60℃

    IP 等级

    IPX4防水

    4.屏幕显示说明

    锁定模式标志：图标变化对比

    电池指示器

    目标标记：请叠加

    带有要测量的目标物体的中心圆

    测量距离： S直线距离

    距离单位显示

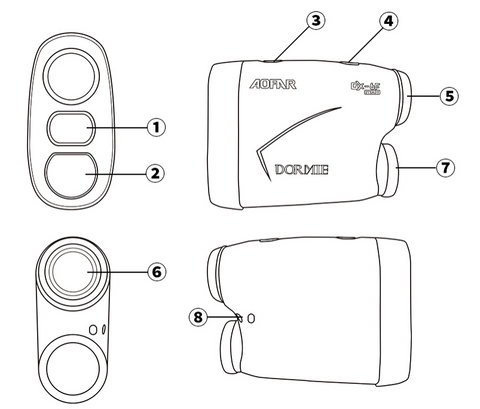

    5.部件名称

    • 1 激光发射物镜
    • 2 激光接收物镜
    • 3单位切换按钮/ “ MODE ”按钮

    (m：米/Y：码)

    • 4 电源/读数按钮
    • 5 旋转调焦
    • 6 观察目镜/LCD

    (液晶显示器)

    • 7 电池盖
    • 8 吊带连接孔
    6.工作原理和测距精度

    GX-6F 测距仪发射不可见、对眼睛无害的红外能量脉冲。先进的数字技术通过测量每个脉冲从测距仪传到目标再传回测距仪所需的时间来即时计算距离。

    目标的颜色、表面光滑度、大小、锐度都会影响其反射率和范围。

    在以下条件和环境下测试很困难：

    下雨或起雾 / 目标太小 / 测量物体反射率低（深色、形状复杂、曲面、水面、玻璃面、镜面等） / 电池电量低。

    7.开始
    • 逆时针旋转电池盖以取下电池盖。
    • 插入CR2-3V电池。
    • 先将锂电池负极放入电池仓。
    • 重新盖上电池盖。

    注意：建议每12个月更换一次电池。

    注意：当显示电池电量低指示时，请更换电池。

    展示

    描述

    电力充足

    剩余60%电量。

    低电量指示灯闪烁：立即更换电池！

    *可以开启，但无法显示任何数据，同时震动会暂停。

    如果“ ”在液晶屏上显示并闪烁，表示“电池电量低”。 可以开启，但无法显示任何数据，同时振动会暂停。

    插入/更换电池​

    1. 逆时针打开盖子
    2. 锂电池CR2的正极“+”要朝外。（看图）
    3. 安装电池后，顺时针方向拧紧电池盖。
    8.文章列表

    激光测距仪

    手动的

    手提箱，挂绳，清洁布，电池

    9.使用安全说明
    • 防止仪器跌落或损坏，切勿乱动，若发现仪器有异常响声，请与本公司客户服务部门联系。
    • 本产品的工作温度为-10℃~50℃，请在工作温度范围内使用或保存本仪器，避免在温度急剧变化的环境中操作。
    • 请勿将产品长时间置于阳光直射、高温或低温环境中。（例如汽车后备箱）。
    • 请勿暴露和对准阳光。
    • 请勿在强电磁辐射或磁场的环境中使用或存放本产品。
    • 如果长时间不使用本产品，请取出电池并将其存放在阴凉干燥的地方。还建议将本产品放入干燥箱中。
    • 请勿拆卸，自行改造或修理产品，仪器的损坏以及激光的照射可能会造成视觉损伤及其他伤害。
    • 请勿在多尘的地方使用，以免避免失败。
    • 本产品虽具有防水功能，但请勿故意弄湿或浸入水中。当按钮周围有水分时，请擦拭干净后再操作，请勿在水中使用。
    • 使用时请确认电池盖已关闭紧。

    警告！

    • 不要看激光发射 物镜。
    • 不要衡量别人的目光。
    • 禁止自行拆卸本产品。
    • 应将其放在儿童接触不到的地方。

    注意力！

    • 温度突然变化时镜头会变湿，这属于正常现象。在这种情况下，请取出电池，并且不要使用设备，直到其变干。
    • 产品从寒冷的地方移到炎热的房间可能会在外观和内部零件上结露。为避免此现象，请将设备放入防水塑料袋中，待其温度逐渐升高后再取出。
    • 为避免发生故障，请勿将产品存放在：
    1. 不通风且潮湿的地方
    2. 暴露在阳光下的汽车或后备箱
    3. 湿度超过90%的环境

    ※请勿将镜头保存或放置在阳光下！

    其辐射会聚功能可能会损害液晶显示器

    10.锂电池注意事项
    • 防止漏电、受热、火灾等。

    请勿自行拆卸、改造产品。

    请勿将其扔进火中或存放在高温的地方。

    避免直接接触硬币或钥匙等金属物体（在口袋或包中）。

    • 如果皮肤不小心接触到泄漏的液体，请立即用冷水冲洗。如果眼睛或嘴巴接触到泄漏的液体，请勿揉搓。用冷水冲洗并就医。
    • 必须将其放在儿童接触不到的地方。
    • 丢失旧锂电池时请遵守当地政策中的处理方法。
    11.仪器的维护

    使用干净的软布轻轻擦拭镜头表面，去除可能损坏镜头的污渍。

    如果镜头表面有污渍，可能会损坏镜头。请勿用手指触摸镜头，以保护涂层的外观。

    12. 故障排除表

    如果LCD无法打开：

    • 再次按下电源按钮。
    • 检查电池或必要时更换电池。（确定是否有绝缘体阻碍电池电源）

    如果距离测量异常：

    • 请确认镜头是否有污垢。
    • 请确保标记圈与目标重叠。

    可以开启，但是不会显示数据：

    • 电池电压低，请更换电池。
    • 超出测量范围或小于 5 码。
    • 更改测量目标

    测量误差：

    • M/Y 未切换
    • 雨雾、小目标也会影响测量结果

    电池电量很快耗尽：

    • 环境温度过低会造成电池电量快速耗尽。
    • 如果电池拆封后长时间不使用，电池电量会很快耗尽。
    13.客户服务/保修

    客户服务：

    网址： www.aofar.com

    客服：service@aofar.com

    脸书：Aofar Us

    AOFAR专注于户外用品的研发，尤其在测距仪和指南针领域拥有一流的生产技术和研发专家。如今，我们的产品销往世界各地，广受欢迎。我们致力于通过丰富的经验和专业知识改善客户的户外生活。

    保修单

    产品保修期为购买之日起两年。

    • 请花几分钟时间在aofar.com/account/register注册您的产品
    • 如需服务或维修，请联系 AOFAR 产品服务部： service@aofar.com
    • 对于产品问题，请查阅AOFAR网站： aofar.com或联系客服： service@aofar.com

    我们的客服将在收到您的消息后24小时内回复您。
